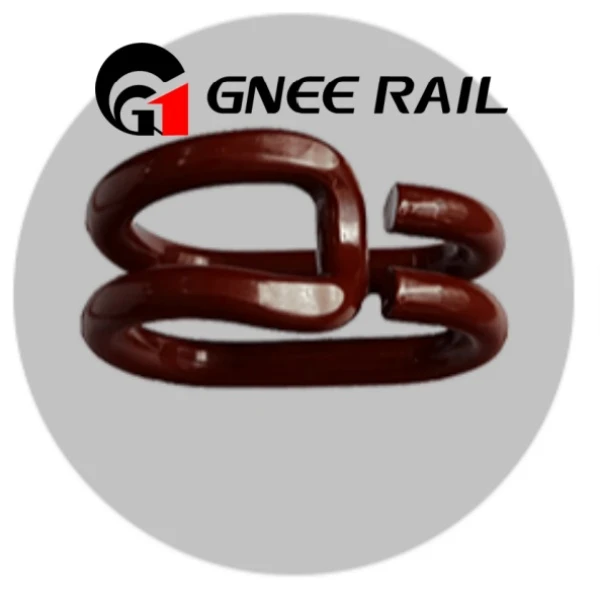

Розробка втомного ресурсу та оптимізація адаптації вібраційних навантажень колії для пружних затискачів
Який основний вплив амплітуди та частоти вібраційного навантаження гусениці на довговічність пружинних затискачів колії?
Амплітуда та частота вібраційного навантаження гусениці є двома ключовими факторами, що впливають на довговічність пружинних затискачів гусениці. Їхня сукупна дія безпосередньо визначає ступінь пошкодження кліпси від втоми; чим більше амплітуда і вище частота, тим коротший термін служби втоми. Більша амплітуда вібраційного навантаження призводить до більшої пружної деформації кліпси під час роботи, що призводить до більшої змінної напруги в кліпсі. Коли змінна напруга наближається до межі втоми кліпси, можуть утворюватися мікротріщини, а поширення цих мікротріщин значно скорочує термін служби втоми. Вища частота вібраційного навантаження призводить до більшої кількості циклів деформації за одиницю часу, викликаючи швидке накопичення втомних пошкоджень. Навіть якщо змінна напруга нижча за межу втоми, довготривале-високочастотне-циклування все одно може призвести до втомної відмови. Амплітуда вібраційного навантаження на важко-лініях на 30%-40% вища, ніж на звичайних лініях, а частота вібрації на високо-швидкісних лініях на 50%-60% вища. Таким чином, вимоги до втомної довговічності для важких і високошвидкісних гусеничних пружинних затискачів набагато вищі, ніж для звичайних ліній. Конструкція втомного ресурсу пружинних затискачів повинна бути точно встановлена відповідно до амплітуди навантаження та частоти різних ліній, щоб забезпечити відповідність швидкості втомного пошкодження терміну служби лінії.
Як точно узгодити межу втоми матеріалу пружної стрічки зі змінним напруженням доріжки?
Точне узгодження межі втоми матеріалу пружної смуги зі змінним напруженням доріжки є основою конструкції еластичної смуги втомного ресурсу, яка в основному реалізується через три етапи:визначення напруги, вибір матеріалу та процес регулювання, щоб гарантувати, що змінна напруга завжди нижча за межу втоми. По-перше, за допомогою розрахунку механічного моделювання визначте фактичне значення змінного напруження пружної смуги за відповідних умов роботи лінії, всебічно врахуйте амплітуду вібраційного навантаження, частоту, деформацію пружної смуги та інші фактори та отримайте максимальне змінне напруження за найбільш несприятливих умов роботи. По-друге, виберіть адаптований матеріал відповідно до максимального змінного значення напруги. Звичайна сталь 60Si2MnA для еластичних смуг має межу втоми приблизно 450 МПа, а сталь 60Si2CrVA має межу втоми приблизно 550 МПа. Важко{10}}та високошвидкісні-лінії мають високі змінні навантаження, тому вибирається сталь 60Si2CrVA з високою межею втоми; звичайні-швидкісні лінії мають низьку змінну напругу, а сталь 60Si2MnA може задовольнити попит. По-третє, відрегулюйте фактичну межу втоми матеріалу за допомогою процесу термічної обробки. Для еластичних смуг важких -тросів використовується процес «загартування + відпуск при середній температурі», щоб збільшити межу втоми матеріалу ще на 10%-15%, щоб межа втоми та змінна напруга підтримували розумний запас міцності, який слід контролювати вище 20%, щоб уникнути перевищення межі втоми змінної напруги через коливання навантаження. У той же час матеріал необхідно перевіряти партію за партією у виробництві, щоб переконатися, що відхилення між фактичною межею втоми та проектним значенням менше або дорівнює ±5%, реалізуючи точне узгодження межі втоми та змінного напруження від джерела.
У яких аспектах конструкція оптимізації конструкції еластичних стрічок може зменшити втомне пошкодження, спричинене вібрацією?
Структурна оптимізована конструкція еластичних стрічок зменшує пошкодження від втоми, викликані вібрацією, головним чином з трьох основних аспектів:контроль деформації, дисперсія напруги та оптимізація контакту, роблячи напругу пружної стрічки більш рівномірною під час динамічного навантаження та зменшуючи локальну концентрацію напруги. З точки зору контролю деформації, робоча деформація пружної стрічки розрахована на 60%-70% від межі пружності, щоб уникнути різкого збільшення змінної напруги, спричиненої надмірною деформацією. У той же час застосовується поступова конструкція поперечного-перерізу, щоб рівномірно розподілити напругу під час деформації еластичної стрічки, запобігаючи мікро-тріщинам, спричиненим надмірною локальною деформацією. З точки зору дисперсії напруг, гострі кути та вигини еластичної стрічки обробляються дуговим переходом радіусом не менше 5 мм для усунення точок концентрації напруг. У той же час у корені еластичної стрічки додано посилені виступи, щоб покращити структурну міцність кореня та зменшити напругу кореня під час вібрації, оскільки корінь є зоною високого -частості втомного пошкодження еластичної стрічки. З точки зору оптимізації контакту, точковий контакт між еластичною смугою та рейкою змінюється на поверхневий контакт, щоб збільшити площу контакту та розсіяти контактну напругу. У той же час на контактній частині розроблена дугоподібна поверхня, яка точно узгоджується з вигнутою поверхнею полотна рейки, щоб уникнути додаткового навантаження, викликаного зміщенням контакту під час вібрації. Крім того, оптимізуйте положення точки опори напруги пружної смуги, щоб зробити плече сили між точкою опори та точкою прикладання сили більш розумним, зменшити коливання крутного моменту під час процесу вібрації, ще більше зменшити амплітуду змінної напруги та зменшити ушкодження від втоми всебічно.
Чому процеси термічної обробки еластичних смуг для важких-ліній використовують комбінацію «загартування + відпуск за середньої температури»?
Еластичні стрічки для важких{0}}тросів витримують змінне вібраційне навантаження з великою амплітудою та високою частотою. Комбінація "загартування + відпуск при середній температурі" використовується для термічної обробки, яка є основою, щоб матеріал еластичної стрічки отримав комплексні властивостівисока твердість, висока межа втоми, хороша еластичність і ударна в'язкість, точно пристосовуючись до важких умов роботи великовагових перевезень. Процес загартування може перетворити сталеву структуру еластичної стрічки з перліту на мартенситну, значно покращуючи твердість і міцність на розрив матеріалу, завдяки чому поверхнева твердість еластичної стрічки досягає HRC45-50, чого достатньо, щоб протистояти пластичній деформації та зносу під великим навантаженням, і закласти структурну основу для витримування великих змінних навантажень. Середньотемпературний відпуск на основі загартування усуває внутрішню напругу, що виникає під час загартування, запобігає розтріскуванню еластичної стрічки під час вібрації через надмірне внутрішнє напруження та в той же час перетворює мартенсит у відпущений троостит. Ця структура має як високу еластичність, так і хорошу ударну в’язкість, що може підтримувати продуктивність еластичної стрічки стабільною під час повторної пружної деформації без крихкого руйнування. Якщо використовується тільки процес загартування, еластична стрічка має високу твердість, але низьку в'язкість і легко ламається під впливом вібрації; якщо використовується низькотемпературний відпуск, усунення внутрішньої напруги є недостатнім, і межа втоми буде значно знижена; високотемпературний відпуск призведе до зниження твердості та еластичності еластичної стрічки, яка не витримує великих навантажень. Комбінація «загартування + середньотемпературний відпуск» може досягти балансу продуктивності, завдяки чому довговічність, еластичність і міцність еластичної смуги відповідають вимогам конструкції великовантажних ліній.
Як зменшити динамічну напругу при вібраційному навантаженні шляхом оптимізації режиму контакту еластичної стрічки з рейкою?
Суть зменшення динамічної напруги шляхом оптимізації режиму контакту між еластичною смугою та рейкою полягає в тому, щоб зробити напругу в контактній частині рівномірною та уникнути контактного зміщення та додаткової напруги, що в основному реалізується з трьох аспектів:форма контакту, площа контакту та розташування контакту. З точки зору контактної форми, традиційний точковий/лінійний контакт змінено наконтакт поверхні дуги, кривизна поверхні дуги точно збігається з кривизною рейкового полотна, а зазор для підгонки менше або дорівнює 0,1 мм. Позиція контакту між еластичною смугою та рейкою не буде змінюватися під час вібрації, уникаючи додаткового поперечного навантаження, викликаного зміщенням. У той же час поверхневий контакт може зробити динамічну напругу рівномірно розподіленою на контактній поверхні та зменшити локальну концентрацію напруги. З точки зору контактної площі, відповідним чином збільште площу контактного кінця еластичної стрічки з 8-10 мм до 12-15 мм в ширину. Зі збільшенням площі контакту динамічна контактна напруга на одиницю площі буде зменшена на 20%-30%, що значно зменшує пошкодження від втоми на контактній частині. З точки зору контактного позиціонування, дизайнувиступи проти -вимкнення позиціонуванняна контактному кінці еластичної смуги, які точно підібрані з канавками рейкового полотна, щоб запобігти бічному переміщенню еластичної смуги під час вібрації, забезпечити стабільність контактного положення та уникнути раптової зміни динамічного напруження, спричиненого рухом. Крім того, на поверхні контакту виконується піскоструминна обробка проти ковзання, щоб контролювати коефіцієнт тертя в розумному діапазоні 0,20-0,25, що не тільки запобігає ковзанню на контактній частині, але й уникає втрати передачі напруги, спричиненої занадто високим коефіцієнтом тертя, забезпечує плавну передачу динамічної напруги та додатково зменшує коливання напруги, спричинені вібрацією.
