Ознайомлення з продуктом

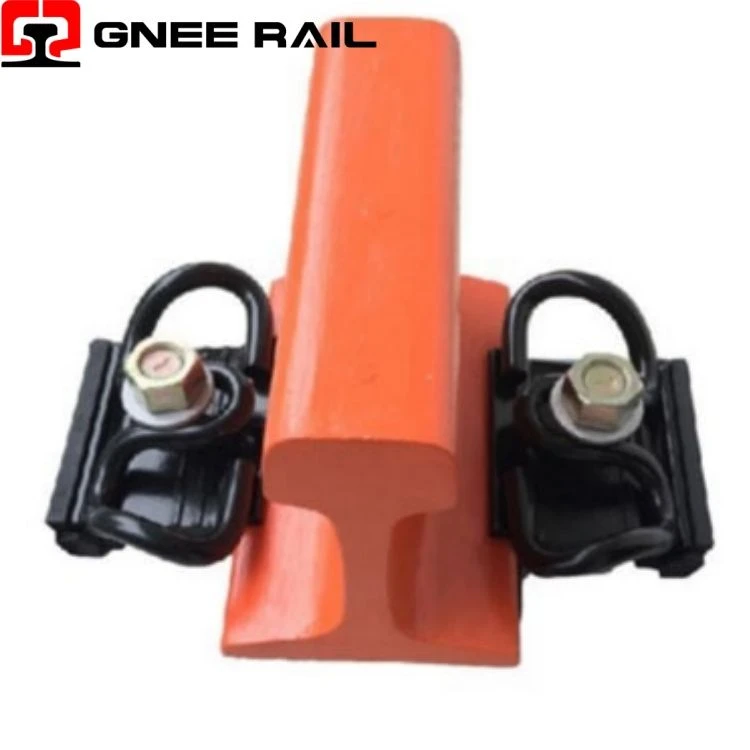

Еластичний затиск типу VI застосовний до баластованих колій із попередньо напруженими бетонними шпалами, де прокладені рейки 60 кг/м або 75 кг/м. Мінімальний радіус кривої не менше 400 м, а максимальне навантаження на вісь 25 ~ 30 т.
Кріпильні вироби типу VI можуть відповідати наступним лініям і умовам експлуатації:
Мінімальний радіус кривої 400 м.
Максимальна навантаження на вісь поїзда – 30 т, максимальна швидкість – 120 км/год.
Деталі кріплення:Еластична застібка типу IV – це система пряжки для рейки без плечей. Система кріплення складається з рейкової скоби C4 (з’єднання JA, еластична планка JB), вбудованого плеча рейки типу IV, ізоляційного калібрувального блоку тагумова накладка на рейку.
Структурні характеристики системи кріплень типу V
| Елемент продуктивності | Типовий діапазон специфікацій | Тест / Еталонна основа |
|---|---|---|
| Вертикальна статична сила затиску (навантаження на носок) | 9–15 кН на затиск | Лабораторне випробування статичним навантаженням |
| Вертикальна жорсткість (система кріплення) | 30–60 кН/мм (з рейковою накладкою) | Тест на стиснення збірки |
| Бічний опір (на комплект кріплення) | Більше або дорівнює 7–12 кН | Тест на бічний поштовх |
| Поздовжній опір (на комплект кріплення) | Більше або дорівнює 9–14 кН | Випробування опору повзучості рейок |
| Еластичний прогин кліпси | 9–12 мм (без остаточної деформації) | Крива навантаження–прогин затискача |
| Компресійне сидіння рейки | Менше або дорівнює 2,0 мм при розрахунковому навантаженні | Перевірка рейкової підкладки + шпали |
| Втомний ресурс кліпу | Більше або дорівнює 5 мільйонам циклів | Випробування на циклічну втому |
| Втомний ресурс збірки | Більше або дорівнює 3 мільйонам циклів без функціональної втрати | Випробування системи на втому |
| Електричний опір ізоляції | Більше або дорівнює 5 кОм (сухий), більше або дорівнює 3 кОм (вологий) | Перевірка ефективності ізоляції |
| Можливість обмеження калібру | Бічне зміщення менше або дорівнює 1,0 мм під розрахунковим навантаженням | Тест трекової панелі |
| Опір підйому | Більше або дорівнює 6–10 кН | Випробування{0}}на вертикальне витягування |
| Екологічна стійкість | Відсутність тріщин або втрати навантаження на пальці ніг після зміни температури (від −40 градусів до +70 градусів) | Тест на старіння в навколишньому середовищі |
| Захист від корозії | Більше або дорівнює 500–1000 год сольового туману (опції HDG/Dacromet) | Випробування покриття на корозію |
